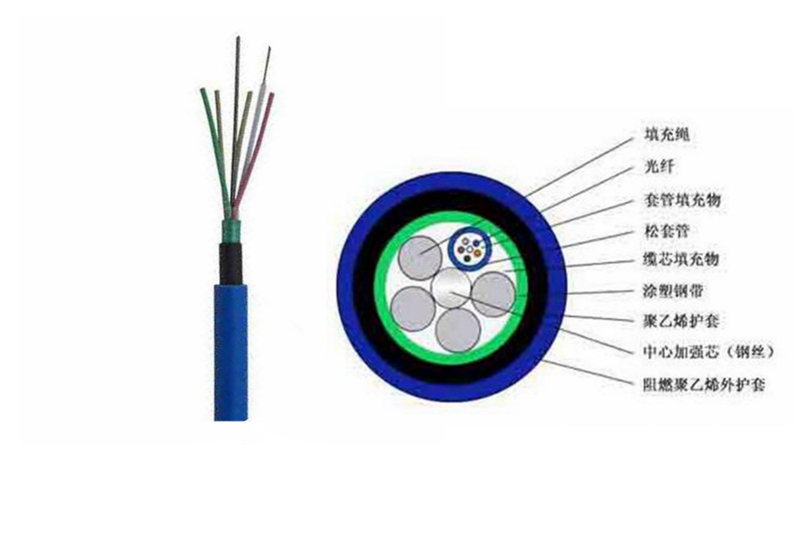

MGTSV 礦用光纜的結構是將250um光纖套入高模量材料的松套管種，套管內填充防水化和物。 纜芯的中心是一根金屬加強芯。對于某些芯數的光纜來說，金屬加強芯外還需擠上一層聚乙烯（PE），松套管及填充繩圍繞中心加強絞合而成緊湊圓形纜芯，纜芯內的縫隙用組水物填充。 雙面涂塑鋼帶縱包后擠制阻燃護套成纜。
1.具有很好的機械性能和溫度特性
2.松套管材料本身具有良好的耐水解性能和較高的強度
套管內用油膏填充，對光纖進行了保護，特別設計的光纜結構有效防止套管回縮。
良好的抗壓性和柔軟性。
應用：專業用于煤礦行業的通訊光纜，是在煤礦、金礦、鐵礦等礦山場合下的光纜。
MGTSV礦用阻燃光纜1-288芯
結構：層絞式(2-144芯，一般小于12芯時偏向采用中心束管式)
層絞式： 由內到外依次為中心加強件（一般用磷化鋼絲），光纖，光纖膏，松套管，扎帶，纜膏，鋼帶，PE內護層，阻燃護套（藍色）
層絞式礦用光纜MGTSV（2-72芯）
1、2-30芯
線纜外徑：12.7mm，線纜重量：180kg/km,最小彎曲半徑：160（靜態）/320（動態）
2、32-60芯
線纜外徑：13.9mm，線纜重量：240kg/km,最小彎曲半徑：170（靜態）/340（動態）
3、62-72芯
線纜外徑：15.1mm，線纜重量：286kg/km,最小彎曲半徑：190（靜態）/380（動態）
1、根據光纜內的傳輸介質-光纖（玻璃或塑膠纖維）特性分為：?jiǎn)文９饫w和多模光纖，
2、根據選用的光纖特性又將礦用光纜分為：?jiǎn)文９饫|和多模光纜
3、單模(B)：表示在該介質（一般為二氧化硅，即玻璃）中只傳輸一個波長（頻率），略比頭發絲粗的導體（俗稱玻璃絲）脆、易折斷、堅韌（拉力很大），跟頭發絲在機械特性上幾乎相反，根據介質的其他成分特性從而使光傳輸性能上產生的不一致性，單模光纖又細分為：B1.1(非色散位移單模光纖 ITU-T G652)和B4(非零色散位移單模光纖ITU-T G655),一般可以使用的波長有1310nm或1550nm,主要使用的單模光纖是B1.1，有時簡稱的B就表示B1.1（非規范稱 呼）
4、多模A1(ITU-T G651 )：表示在該介質（通單模）中可以同時傳輸多個波長（頻率），略比頭發絲粗的導體（俗稱同上）多模光纖又細分為：A1a(50/125)和A1b(62.5/125)并統稱為ITU-T G651 ，一般長使用的波長有1310nm或850nm
5、關于光纖傳輸距離一般在單模傳輸無中繼可達到120km,多模的是2km；10/100/1000M的光信號一般在單模傳輸無中繼可達到60--80km；多模的事500m--50/125um； 200m--62.5/125um，因此多模的一般用于室內或者跳線，單模的用于野外用于長距離傳輸。
